Tuleja hydrauliczna do węża SAE100R1AT / EN 853 1SN no-skive, służy do zaciskania węża hydraulicznego i końcówek węża w oplocie, Końcówka węża. Materiał jest dostępny ze stali nierdzewnej 316, stali węglowej 20. Ciśnienie robocze od 35 bar do 225 bar, średnica wewnętrzna węża od 1/4 "do 3" cala, temperatura robocza od -40 ° C do +100 ° C (-40 ° F do +212 ° F), tuleja węża 1SN obliczy z jednoczęściowymi złączkami do węży i dwuczęściowymi złączkami do węży.
CZĘŚĆ NR. | OTWÓR WĘŻA | WYMIARY | ||
DN | DZIARSKOŚĆ | D | L | |
00110-03 | 5 | 3 | 17.5 | 23 |
00110-04 | 6 | 4 | 20.6 | 30.5 |
00110-05 | 8 | 5 | 20.8 | 30 |
00110-06 | 10 | 6 | 23.3 | 32 |
00100-08 | 12 | 8 | 28.5 | 34 |
00100-10 | 16 | 10 | 30 | 37 |
00110-12 | 20 | 12 | 34 | 42 |
00110-16 | 25 | 16 | 42.6 | 51 |
00110-20 | 32 | 20 | 52 | 59 |
00110-24 | 40 | 24 | 58 | 74 |
00110-32 | 50 | 32 | 72 | 78 |
SAE100R1AT / EN 853 1SN Specyfikacja węża no-skive dla tulei węża hydraulicznego w następujący sposób:
Rura wewnętrzna: rura z gumy syntetycznej
Wzmocnienie: jeden oplot stalowy
Pokrycie: Osłona z syntetycznej gumy
Typowe zastosowanie: Obsługa instalacji hydraulicznych z płynami na bazie ropy naftowej i wody, powszechne usługi przemysłowe.
Złączki węża hydraulicznego do tulejek 1SN:
Dwuczęściowe oplecione złączki do węży ze stożkiem BSP 60 stopni, stożkiem DIN 24 stopni, rozszerzaną rurą JIC 37 stopni, rurką OrfS.
1-częściowe oplecione złączki do węży ze standardowym połączeniem ISO 12151-1, -2, -3, -5, -6.
Jeśli nie znajdziesz katalogu złączek do tulei hydraulicznych, czego potrzebujesz, prześlij e-mail na adresjyray@72338.comwięcej połączeń hydraulicznych.

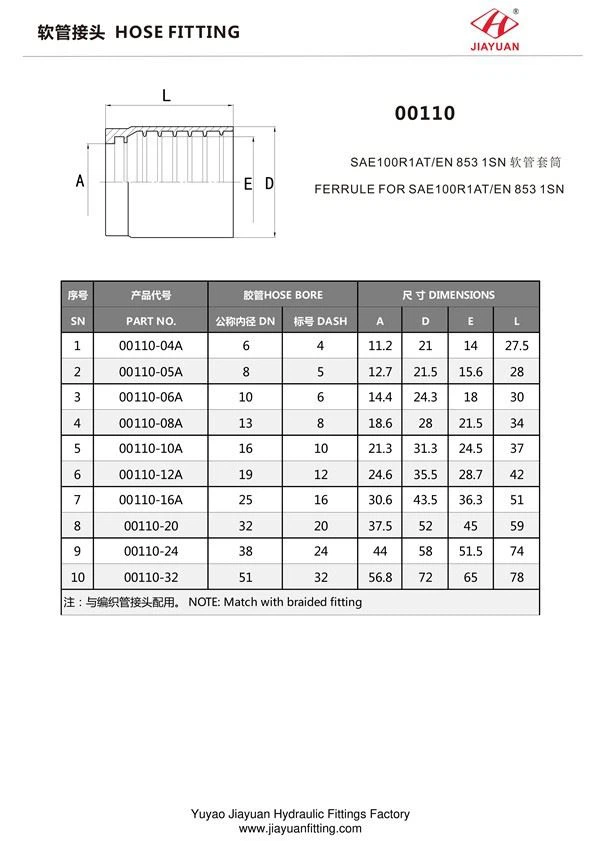

Tabela wymiarów tulei węża do węży hydraulicznych SAE 100R1AT EN 853 1SN no skive w następujący sposób
