Kategoria produktu: Standard JIS Złącza hydrauliczne do różnych adapterów
Tabela rozmiarów gwintów JIS jest wytwarzana zgodnie z: Gwinty BSPP: ISO 228-1 G, JIS B0202; Wątki BSPT: ISO 7/1, JIS B0203.
Złączki JIS są zaprojektowane z przyłączami kielichowymi 30 ° i stożkami 60 ° do końców węża, również używanymi jako łączniki węża.
Do rurowych typów gwintów: port JIS B2351, Npt, adapter SAE ORB itp.

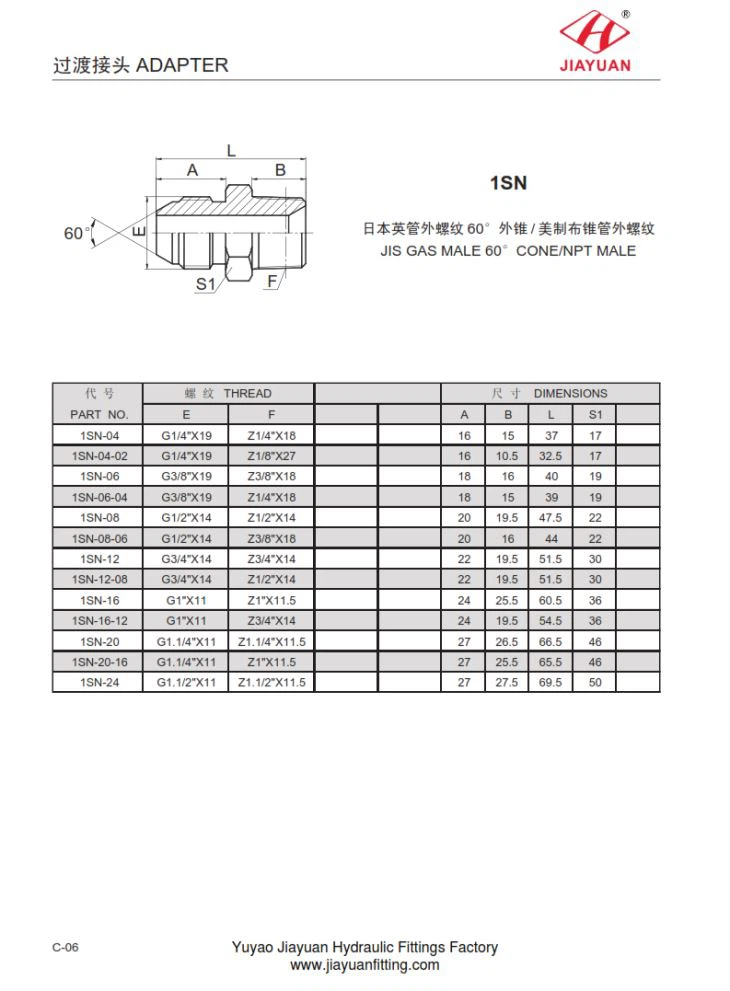

Dane techniczne 1SN JIS GAS MALE 60 CONE NPT MALE:
CZĘŚĆ NIE. | WĄTEK | WYMIARY | ||||||
mi | fa | ZA | b | L. | S1 | |||
1SN-04 | G1 / 4 "X19 | Z1 / 4 "X18 | 16 | 15 | 37 | 17 | ||
1SN-04-02 | G1 / 4 "X19 | Z1 / 8 "X27 | 16 | 10.5 | 32,5 | 17 | ||
1SN-06 | G3 / 8 "X19 | Z3 / 8 "X18 | 18 | 16 | 40 | 19 | ||
1SN-06-04 | G3 / 8 "X19 | Z1 / 4 "X18 | 18 | 15 | 39 | 19 | ||
1SN-08 | G1 / 2 "X14 | Z1 / 2 "X14 | 20 | 19,5 | 47,5 | 22 | ||
1SN-08-06 | G1 / 2 "X14 | Z3 / 8 "X18 | 20 | 16 | 44 | 22 | ||
1SN-12 | G3 / 4 "X14 | Z3 / 4 "X14 | 22 | 19,5 | 51,5 | 30 | ||
1SN-12-08 | G3 / 4 "X14 | Z1 / 2 "X14 | 22 | 19,5 | 51,5 | 30 | ||
1SN-16 | G1 "X11 | Z1 "X11.5 | 24 | 25,5 | 60,5 | 36 | ||
1SN-16-12 | G1 "X11 | Z3 / 4 "X14 | 24 | 19,5 | 54,5 | 36 | ||
1SN-20 | G1.1 / 4 "X11 | Z1.1 / 4 "X11.5 | 27 | 26,5 | 66,5 | 46 | ||
1SN-20-16 | G1.1 / 4 "X11 | Z1 "X11.5 | 27 | 25,5 | 65,5 | 46 | ||
1SN-24 | G1.1 / 2 "X11 | Z1.1 / 2 "X11.5 | 27 | 27,5 | 69,5 | 50 | ||
