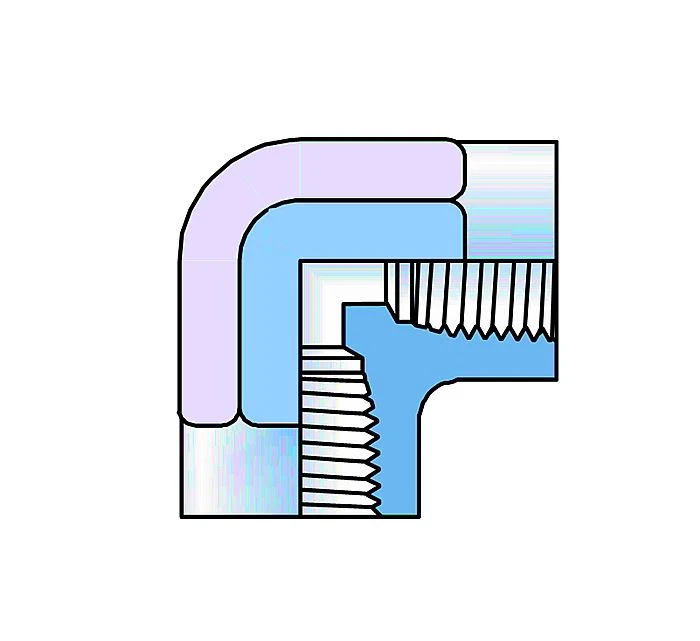

Adaptery NPT to jedna z najpopularniejszych armatur hydraulicznych stacji ciśnieniowych na rynku tokarek CNC i wtryskarek. Wszystkie adaptery NPT są obrabiane za pomocą amerykańskiego gwintu standardowego, tak zwanego okucia NPT w celu połączenia portu oleju. Okucia Jiayuan oferują serię złączek NPT, wtyczek NPT, zaślepek NPT, złączek NPT, reduktorów NPT, ekspanderów i adapterów do łączenia z połączeniami końcowymi NPT, kształt korpusu jako przejściówki proste, adaptery łokciowe, adaptery trójników, adaptery regulowane itp.
Złączki z gwintem stożkowym NPT są powszechnie stosowane w zastosowaniach przemysłowych, jest to podstawowa konstrukcja uszczelnienia metal-metal dla uszczelnienia. Gwint NPT, po zmontowaniu bez uszczelnienia, pozostawia spiralną ścieżkę przecieku na połączeniu grzbiet-korzeń, jak pokazano na Rys. F1 . Aby uszczelnić płyn pod ciśnieniem, gwint NPT wymaga odpowiedniego szczeliwa.
Rys. F1 - NPT: kontakt z kluczem, brak kontaktu z korzeniami, tylko kontakt z bokami
Standardem gwintów NPT jest ANSI B1.20.1, FED-STD-H28 / 7
Standardem gwintu NPTF jest SAE J476, ANSI B1.20.3, FED-STD-H28 / 8
Z drugiej strony nici NPTF (Dryseal) po zmontowaniu nie opuszczają spiralnej ścieżki wycieku. Dzieje się tak dlatego, że mają one kontrolowane obcięcie na grzbiecie i korzeniu, zapewniając kontakt grzbietu z metalem-korzeniem przed lub tak, jak boki męsko-żeńskie stykają się, jak widać na rys. F2. Po dalszym dokręceniu grzbiety gwintu zostają spłaszczone, aż boki również zetkną się z metalem, jak pokazano na rys. F3. Tak więc przynajmniej teoretycznie nie ma żadnego przejścia dla wycieku płynu, pod warunkiem, że wszystkie powierzchnie są bez zarzutu, a wymiary dokładne. W rzeczywistości tak nie jest, a uszczelnienie / smar jest konieczne do uzyskania szczelnego połączenia, nawet w przypadku gwintów NPTF. Szczeliwo / smar wypełnia wszystkie niedoskonałości powierzchni wpływających na uszczelnienie, a także zapewnia smarowanie w celu ułatwienia montażu i zminimalizowania zatarcia.
