Definicja: Regulowany koniec jest gwintowanym trzpieniem gwintowanym, składa się z nakrętki zabezpieczającej, podkładki zabezpieczającej, pierścieni uszczelniających i pierścienia ustalającego. Złącza JIC są standardowym końcem gniazda 37 stopni Metalowe lub metalowe + uszczelnienie o-ring do łączenia rur stalowych, adapterów lub zespołu węży, regulowane łączniki kołków są powszechnie stosowane w łącznikach kolankowych, trójnikowych i krzyżowych, aby umożliwić właściwą orientację okuć. Jest to normalne złącze od końca rury do wszystkich stylów portu.
Metody regulowanego końca trzpienia: Będzie on montowany za pomocą przeciwnakrętki, podkładki tylnej, uszczelnienia za pomocą pierścienia samouszczelniającego o przekroju okrągłym lub pierścienia uszczelniającego o przekroju okrągłym + pierścień ustalający. Istnieją cztery standardy portu uszczelniającego w następujący sposób:
Gwint metryczny + O-ring + O-ring podtrzymujący Port ISO 9974
Gwint metryczny + O-ring ISO 6149 Port
Gwint UN / UNF + O-ring ISO 11926 SAE J1926 Port ORB
Gwint BSPP + pierścień O-ring + pierścień ustalający ISO 1179 / DIN 3852 Port
Gwint BSPP + O-ring BS 5380 Port
Testy na rozerwanie i cykliczną wytrzymałość (impuls) należy przeprowadzać zgodnie z ISO 19879.
Wymiar regulowanego gwintu UNF + O-ring ISO 11926-2 / -3 standard prosimy o kontakt.

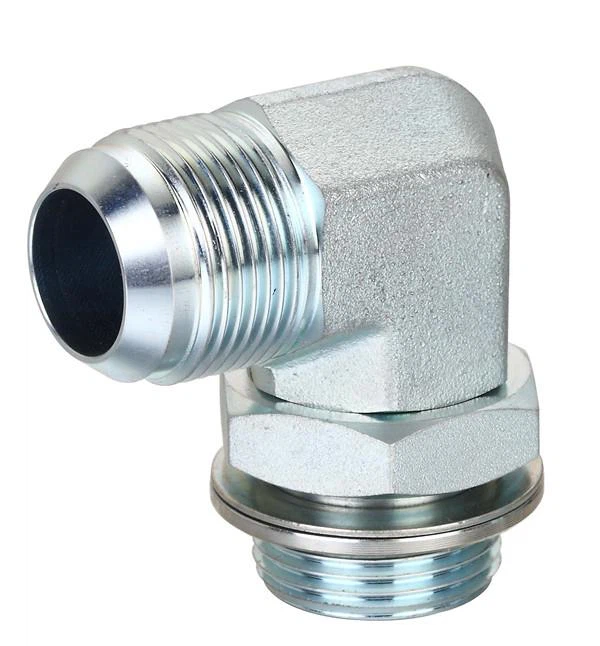

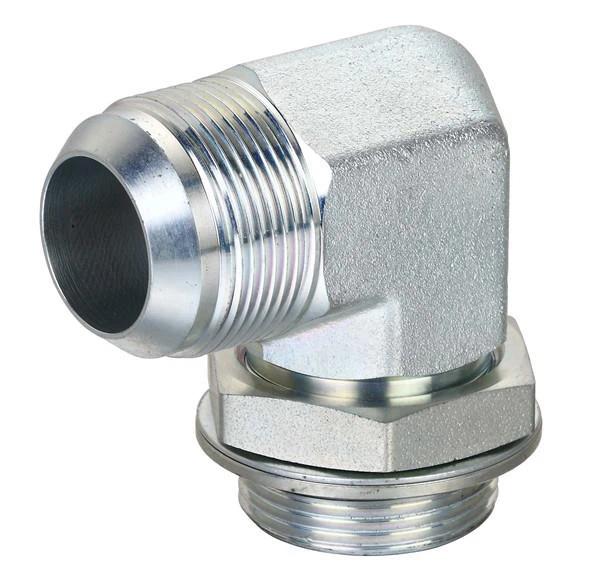

1. Kolanko regulowane JIC 1JG9-OG
Rozkloszowany koniec 37 ° / O-ring BSPP + Pierścień ustalający
2. Kolczyk regulowany JIC kolanko 45 ° 1JG4-OG
Rozkloszowany koniec 37 ° / O-ring BSPP + Pierścień ustalający
3. Kolanko regulowane JIC z przyłączem 1JH9-OG
Rozkloszowany koniec 37 ° / Metryczny pierścień O-ring + Pierścień ustalający ISO 9974 lub metryczny pierścień O-ring ISO 6149
4. Regulowany trzpień montażowy JIC 45 ° elbow1JH4-OG
Rozwijany koniec 37 °. / Metryczny pierścień O-ring + Pierścień ustalający ISO 9974 lub Metryczny pierścień O-ring ISO 6149-3
5. Kolanko regulowane JIC 1JO9-OG
Rozkloszowany koniec 37 ° ./ O-ring SAE Boss ISO 11926-3
6. Kolec regulowany JIC kolanko 45 ° 1JO4-OG
Rozkloszowany koniec 37 ° ./ O-ring SAE Boss ISO 11926-3
