1. Definicja zatyczek olejowych metrycznych (ISO 6149-4: wersja 2017) i zatyczek są powszechnie stosowane w wysokociśnieniowym układzie hydraulicznym, wtyczka jest męską śrubą metryczną do połączenia zaworów, bloku rozdzielacza, portu spustowego oleju itp., Są dwa uszczelnienia przez O pierścień i ED. Nakładki DIN składają się z nakrętki, zaślepki DKO do zatrzymywania końców rur.
2. Metody montażu metrycznych korków olejowych według typów: męski koniec trzpienia z zewnętrznym sześciokątnym i wewnętrznym korkiem portu sześciokątnego do uszczelniania płaskich powierzchni ISO 9974 i port uszczelniający o-ring ISO 6149, wszystkie gwinty metryczne są zgodne z normą ISO 261. \ t Ponieważ łatwo jest zatrzymać lub zakończyć przewód rurowy oleju za pomocą jednego złącza końcowego.
Zaślepka DIN do złącza (24 ° Cone to tube I DKO Swivel to adapter)
DIN Metric Plug to Oil Port Manifold, zawory i dystrybutor itp.
|
|

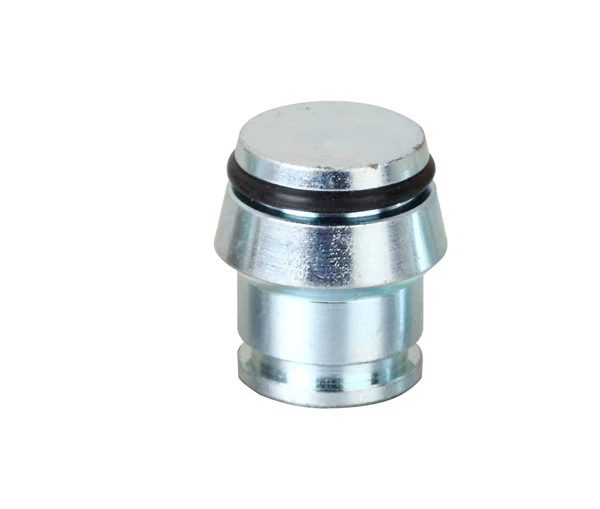

1. Wtyk metryczny DIN zewnętrzny sześciokątny 4C / D
Złącze 24-stożkowe
CZĘŚĆ NR. | WĄTEK | ODCINA TUBY | WYMIARY | MPa | |||
mi | D1 | l1 | L1 | S1 | S2 | ||
4C-12 | M12x1,5 | 6 | 7 | 22 | 12 | 14 | 31,5L |
4C-14 | M14x1,5 | 8 | 8 | 23 | 14 | 17 | |
4C-16 | M16x1,5 | 10 | 9 | 24 | 17 | 19 | |
4C-18 | M18x1,5 | 12 | 10 | 25 | 19 | 22 | |
4C-22 | M22x1,5 | 15 | 11 | 26 | 24 | 27 | |
4C-26 | M26X1.5 | 18 | 11.5 | 28 | 27 | 32 | |
4C-30 | M30x2 | 22 | 13.5 | 30 | 32 | 36 | 16L |
4C-30D | M30x1,5 | 22 | 13.5 | 30 | 32 | 36 | |
4C-36 | M36x2 | 28 | 14.5 | 31 | 41 | 41 | |
4C-36D | M36x1,5 | 28 | 14.5 | 31 | 41 | 41 | |
4C-45 | M45X2 | 35 | 14.5 | 36 | 46 | 50 | |
4C-45D | M45X1.5 | 35 | 14.5 | 36 | 46 | 50 | |
4C-52 | M52X2 | 42 | 16 | 39 | 55 | 60 | |
4D-14 | M14X1.5 | 6 | 11 | 26 | 14 | 17 | 63S |
4D-16 | M16X1.5 | 8 | 13 | 28 | 17 | 19 | |
4D-18 | M18x1,5 | 10 | 12.5 | 29 | 19 | 22 | |
4D-20 | M20x1,5 | 12 | 14.5 | 31 | 22 | 24 | |
4D-22 | M22x1,5 | 14 | 16 | 34 | 24 | 27 | |
4D-24 | M24x1,5 | 16 | 15.5 | 34 | 27 | 30 | 40S |
4D-30 | M30x2 | 20 | 17.5 | 39 | 32 | 36 | |
4D-36 | M36x2 | 25 | 20 | 44 | 38 | 46 | |
4D-42 | M42x2 | 30 | 20.5 | 47 | 46 | 50 | |
4D-52 | M52X2 | 38 | 23 | 54 | 55 | 60 | 31,5S |
Uwaga W przypadku zainteresowania zamówieniem adaptera w kompletnym zestawie z pierścieniem tnącym i nakrętką, konieczne jest wstawienie przyrostka „RN” po naszym numerze części. na przykład 4C-30RN. | |||||||
2. DIN Metric Cap Swivel 9C / D
Obrotowe DKO
CZĘŚĆ NR. | THREA | ODCINA TUBY | WYMIARY | MPa | ||
fa | re | L | L1 | S2 | ||
9C-12 | M12X1.5 | 6 | 15.5 | 17.5 | 14 | 31,5L |
9C-14 | M14X1.5 | 8 | 15.5 | 18 | 17 | |
9C-16 | M16X1.5 | 10 | 16.5 | 18 | 19 | |
9C-18 | M18X1.5 | 12 | 18 | 19.5 | 22 | |
9C-22 | M22X1.5 | 15 | 19.5 | 20 | 27 | |
9C-26 | M26X1.5 | 18 | 20 | 22 | 32 | |
9C-30 | M30X2 | 22 | 21.5 | 22,5 | 36 | 16L |
9C-36 | M36X2 | 28 | 22,5 | 24,5 | 41 | |
9C-45 | M45X2 | 35 | 25 | 29 | 55 | |
9C-52 | M52X2 | 42 | 27 | 31.5 | 60 | |
9D-14 | M14X1.5 | 6 | 16 | 18 | 17 | 63S |
9D-16 | M16X1.5 | 8 | 16.5 | 18,5 | 19 | |
9D-18 | M18X1.5 | 10 | 18 | 20 | 22 | |
9D-20 | M20X1.5 | 12 | 18,5 | 20.5 | 24 | |
9D-22 | M22X1.5 | 14 | 19 | 21.5 | 27 | |
9D-24 | M24X1.5 | 16 | 18,5 | 21.5 | 30 | 40S |
9D-30 | M30X2 | 20 | 22,5 | 25 | 36 | |
9D-36 | M36X2 | 25 | 23,5 | 28.5 | 46 | |
9D-42 | M42X2 | 30 | 25,5 | 32 | 50 | |
9D-52 | M52X2 | 38 | 26,5 | 36 | 60 | 31,5S |
3. Wtyk metryczny DIN zewnętrzny sześciokątny PLEG
4H dla portu olejowego ISO 6149 Uszczelnienie O-ringiem
4. Wewnętrzny wtyk portu sześciokątnego ISO PLIH
VSTI M-OR do portu olejowego ISO 6149 Uszczelnienie O-ringiem
5. Wtyczka metryczna Pusta sześciokątna VSTI M / R ED
4MN-WD Męski gwint metryczny ED-seal (dla portu ISO 9974)
4BN-WD Męski gwint BSPP ED-seal (dla portu ISO 1179)
