Rodzaje produktów: 2OF9-OG o łączniki rurowe z pierścieniem uszczelniającym
Normy branżowe: SAE J1453, ISO 8434-3, SAE J514, ISO 8434-2
Połączenie typu E do F: KOLANO 90 ° SAE O-RING BOSS SERIA S ISO 11926-2 / ORFS KOBIETA
Kształt: łokieć, prosty, trójnik, krzyż itp.
Złączki ORFS Ciśnienie robocze: 3215 psi do 5800 psi, 216 barów do 400 barów.
Zestaw rozmiarów pierścieni Orfs o płaskiej powierzchni i projekt uszczelnienia o-ring możemy również zaoferować.
Różnica między o-ringiem a o-ringiem
Materiał okuć: mosiądz; Stal węglowa; Stal nierdzewna
Zastosowanie: sprzęt rolniczy, proces motoryzacyjny, przenoszenie chemikaliów, sprzęt budowlany, przenoszenie paliwa, hydraulika, sprzęt produkcyjny, morski, przeładunek materiałów, sprzęt mobilny, pola naftowe, opakowania, transport

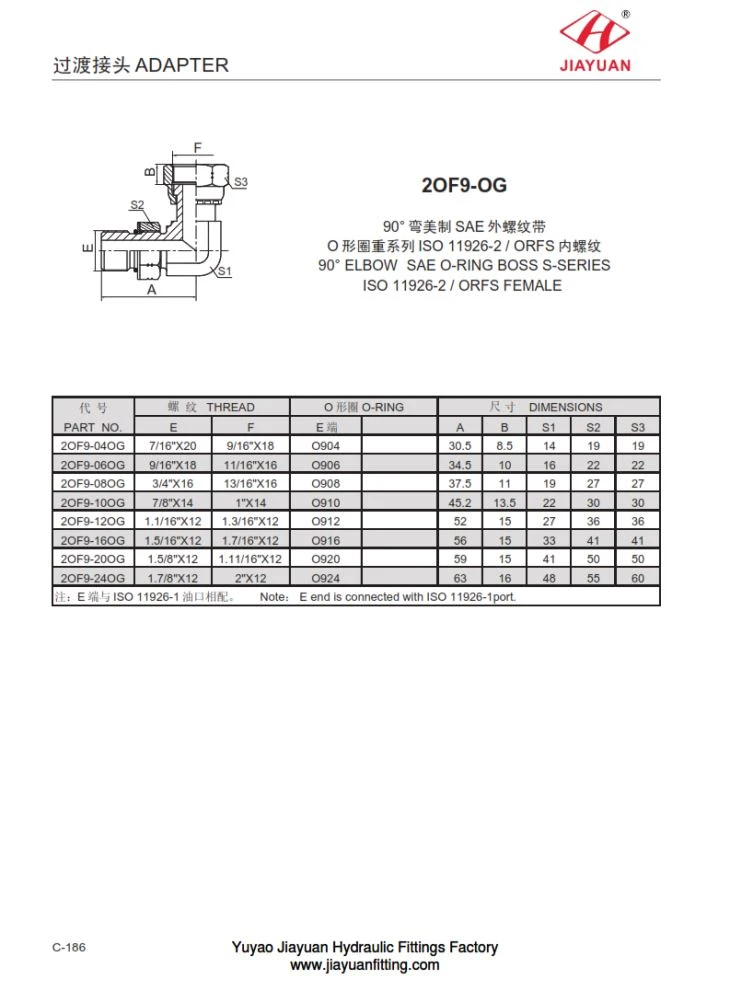

2OF9-OG KOLANO 90 ° SAE O-RING BOSS SERIA S ISO 11926-2 / ORFS KOBIETA Tabela rozmiarów Tabela rozmiarów:
PA RT N O. | T HR EA D | O O- RING | DIM E N S I O NS | |||||||
mi | fa | mi | ZA | b | S 1 | S 2 | S 3 | |||
2 z 9–04 O G | 7/16 " X 20 | 9/16 " X 18 | O 904 | 30,5 | 8.5 | 14 | 19 | 19 | ||
2 z 9–06 O G | 9/16 " X 18 | 11/16 " X 16 | O 906 | 34,5 | 10 | 16 | 22 | 22 | ||
2 z 9–08 O G | 3/4 " X 16 | 13/16 " X 16 | O 908 | 37,5 | 11 | 19 | 27 | 27 | ||
2 z 9–10 O G | 7/8 " X 14 | 1 " X 14 | O 910 | 45,2 | 13.5 | 22 | 30 | 30 | ||
2 z 9–12 O G | 1.1 / 16 " X 12 | 1.3 / 16 " X 12 | O 912 | 52 | 15 | 27 | 36 | 36 | ||
2 z 9–16 O G | 1,5 / 16 " X 12 | 1,7 / 16 " X 12 | O 916 | 56 | 15 | 33 | 41 | 41 | ||
2 z 9–20 O G | 1,5 / 8 " X 12 | 1.11 / 16 " X 12 | O 920 | 59 | 15 | 41 | 50 | 50 | ||
2 z 9–24 O G | 1,7 / 8 " X 12 | 2 " X 12 | O 924 | 63 | 16 | 48 | 55 | 60 | ||
mi ISO 11926 -1 Nie dotyczy E en d i s connect e d w i th ISO 11926 - 1po rt. | ||||||||||
