Okucia ISO 8434-4 ORFS wykonane są ze stali węglowej muszą spełniać lub przekraczać, bez wycieku, wymagania z próżni o ciśnieniu bezwzględnym 6,5 kPa (0,065 bar) do ciśnienia roboczego podanego w tabeli 1, gdy są stosowane w temperaturach między -40 ° C i + 120 ° C z płynami hydraulicznymi na bazie ropy naftowej

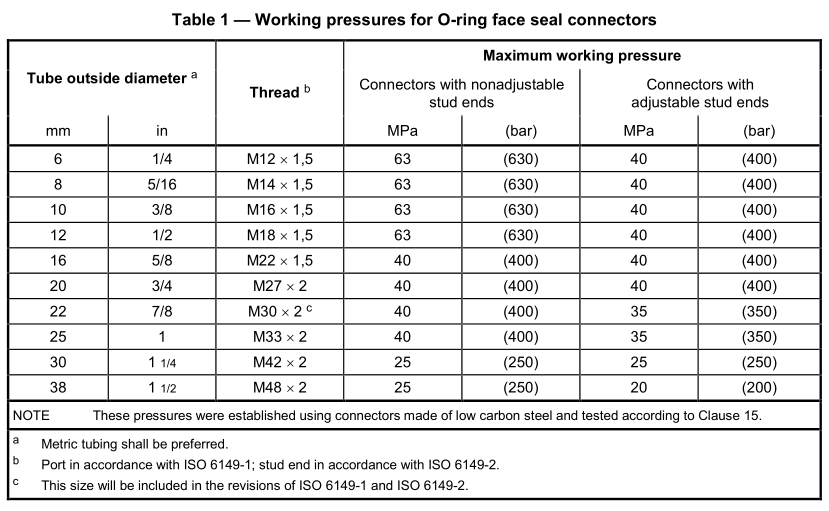

Ciśnienie robocze dla złączy uszczelniających O-ring SAE J1453
Maksymalne ciśnienie robocze Średnica zewnętrzna rury a Złącza z nieregulowanymi końcówkami trzpieniowymi Złącza z regulowanymi końcami trzpienia mm w Gwint b MPa (bar) MPa (słupek)
6 1/4 M12 × 1,5 63 (630) 40 (400)
8 5/16 M14 × 1,5 63 (630) 40 (400)
10 3/8 M16 × 1,5 63 (630) 40 (400)
12 1/2 M18 × 1,5 63 (630) 40 (400)
16 5/8 M22 × 1,5 40 (400) 40 (400)
20 3/4 M27 × 2 40 (400) 40 (400)
22 7/8 M30 × 2 40 (400) 35 (350)
25 1 M33 × 2 40 (400) 35 (350)
30 1 ¼ M42 × 2 25 (250) 25 (250)
38 1 ½ M48 × 2 25 (250) 20 (200)
UWAGA Ciśnienia zostały ustalone za pomocą łączników wykonanych ze stali niskowęglowej i przetestowane zgodnie z punktem 15.
preferowany jest przewód Metric.
b Port zgodnie z ISO 6149-1; koniec trzpienia zgodnie z ISO 6149-2.
c Ten rozmiar zostanie uwzględniony w poprawkach ISO 6149-1 i ISO 6149-2.
