Znajdziesz odpowiedzi na temat kołnierza SAE do wspawania, wszystko jest tutaj:
Co to jest kołnierz spawany SAE?
Kołnierze do spawania z gniazdem SAE to jeden z głównych typów kołnierzy hydraulicznych, które zostały zaprojektowane i wyprodukowane zgodnie z normą ISO 6162-1 / ISO 6162-2, taką samą jak normy SAE J518-1 / SAE J518-2. Istnieją trzy typy konfiguracji, które obejmują stronę o-ring, stronę płaską lub kompletny zestaw, w zależności od wymagań układu hydraulicznego oleju.
Jakie są główne style spoin kołnierzowych SAE?
Kołnierze do wspawania SAE z o-ringiem
Kołnierze do przyspawania z gniazdem SAE typu płaskiego (towarzyszący kołnierz do przyspawania z gniazdem SAE)

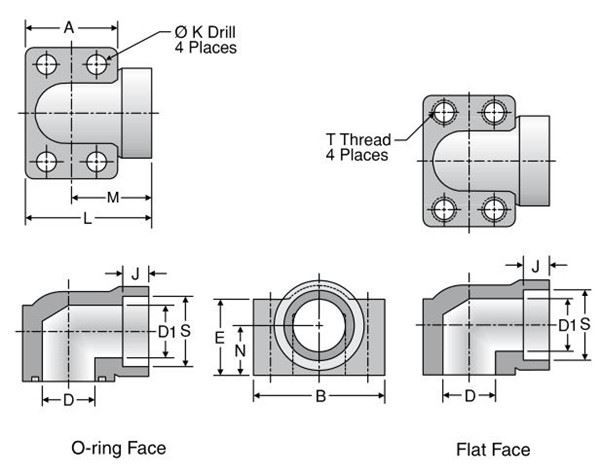

Kołnierze do wspawania SAE 90 °
Adapter do wspawania SAE
Kołnierz do wspawania SAE 500 psi
Jakie są standardy kołnierzy do wspawania SAE?
ISO 6162-1: dla serii L o standardowym ciśnieniu 3000 psi, znanych jako kołnierze kod 61.
ISO 6162-2: dla serii S wysokociśnieniowych 6000 psi, znanych jako kołnierze kod 62.
Rozmiar kołnierza z 4 śrubami, zaprojektowany zgodnie z ISO 6162, seria do niskiego ciśnienia 500 psi.
Jaka jest liczba kołnierzy do spawania materiałów ze stali nierdzewnej?
Stal nierdzewna: AISI 304 (EN / DIN 1.4301), AISI 316 (EN / DIN 1.4401), AISI 316L (EN / DIN 1.4404), AISI316Ti (EN / DIN 1.4571) i stal nierdzewna duplex, inne gatunki stali na zamówienie. Kołnierze SAE ze stali nierdzewnej są potrzebne do podłączania rur hydraulicznych ze stali nierdzewnej.
Jakie jest ciśnienie robocze spoiny kołnierzowej SAE?
Ciśnienie robocze standardowych kołnierzy do wspawania z gniazdami SAE serii ciśnieniowej wynosi od 35 bar do 350 bar, w zależności od wielkości i użytych plam.
Jaki jest rynek stali nierdzewnej z kołnierzem SAE?
Kołnierze SAE ze stali nierdzewnej są dostarczane do układów hydrauliki olejowej w sektorach takich jak olej& gaz, hydraulika mobilna i hydraulika przemysłowa.
Jaki jest zakres rozmiarów kołnierzy SAE?
W przypadku serii Code 61 kołnierze SAE są dostępne w rozmiarach nominalnych od 3/8" NB (DN10) do 5" NB (DN125). Podczas gdy dla serii Code 62 dostępne są kołnierze SAE o rozmiarach od 3/8 GG; NB (DN10) do 3" NB (DN80).
Tabela zalecanych momentów dokręcania śrub dla kołnierzy serii 3000 PSI (kod 61)
Rozmiar metryczny | Rozmiar kołnierza | Gwint | Moment obrotowy śruby (NM) |
13 | 1/2" | M8 | 32 |
19 | 3/4" | M10 | 70 |
25 | 1" | M10 | 70 |
32 | 1 1/4" | M10 | 70 |
38 | 1 1/2" | M12 | 130 |
51 | 2" | M12 | 130 |
64 | 2 1/2" | M12 | 130 |
76 | 3" | M16 | 295 |
89 | 3 1/2" | M16 | 295 |
102 | 4" | M16 | 295 |
127 | 5" | M16 | 295 |
Tabela zalecanych momentów dokręcania śrub dla kołnierzy serii 6000 PSI (kod 62)
Rozmiar metryczny | Rozmiar kołnierza | Gwint | Moment obrotowy śruby (NM) |
13 | 1/2" | M8 | 32 |
19 | 3/4" | M10 | 60 |
25 | 1" | M12 | 60 |
32 | 1 1/4" | M12 | 92 |
38 | 1 1/2" | M16 | 150 |
51 | 2" | M20 | 150 |
64 | 2 1/2" | M24 | 150 |
75 | 3" | M30 | 295 |
Jak wykonać montaż spawów kołnierzowych SAE?
KROK 1: Upewnij się, że uszczelniona powierzchnia jest wolna od zadrapań i zanieczyszczeń, nasmaruj płynem systemowym lub innym kompatybilnym smarem na powierzchni części O-ring
KROK 2: Ustaw kołnierz' Umieścić podkładkę na śrubach z łbem walcowym i przykręcić przez otwory na śruby.
KROK 3: Dokręć ręcznie śruby z łbem walcowym. Dokręć śruby z łbem walcowym stopniowo po przekątnej, aż do uzyskania odpowiedniego poziomu momentu obrotowego, zgodnie z poniższą tabelą.
KROK 4: Dokręć śruby z łbem walcowym zgodnie z poniższą tabelą momentów obrotowych.

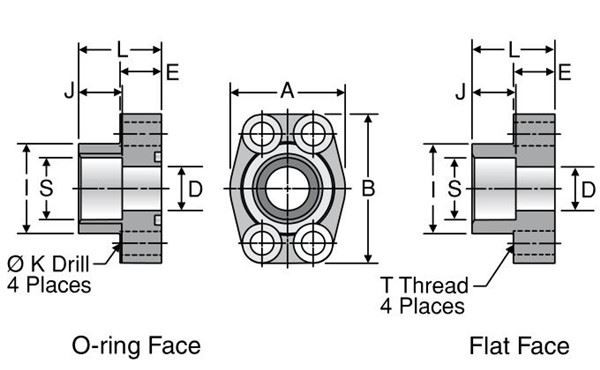

Co to jest katalog z tabelą wymiarów kołnierzy do spawania w gnieździe?

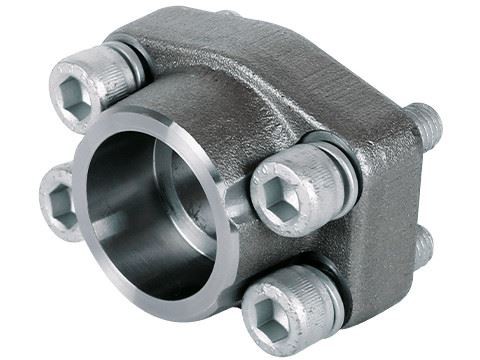

Kołnierz do wspawania SAE z rowkiem na o-ring

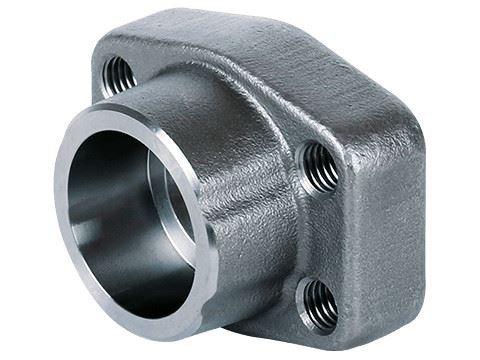

Towarzysz do przyspawania kołnierza z gniazdem SAE

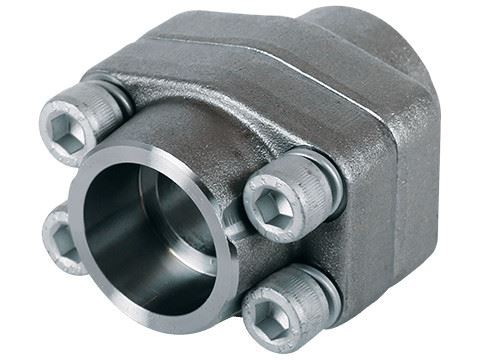

Spawane złącze kołnierzowe SAE socekt
Czy są one wymienne ze sobą dla spawania kołnierzowego SAE innej marki?
Niezależnie od kołnierzy Stauff, Parker SAE, są one wymienne dla standardowych połączeń kołnierzowych, ponieważ zostały zaprojektowane zgodnie z tymi samymi międzynarodowymi normami: ISO 6162 i SAE J518.
