Jest również czasami nazywany National Pipe Thread, NPTF (F for Fuel), American Standard Taper lub po prostu „rura”.
Rodzaje adapterów NPT: adapter męski lub żeński
Standard produktu: ISO 11926-3, SAE J514 i BS 5200
Rozmiar tabeli rozmiarów adapterów NPT wynosi 1/8 NPT, 1/4 NPT, 3/8 NP, 1/2 NPT, 3/4 NPT, 1 "NPT itp.
Materiał: stal węglowa, stal nierdzewna lub stop miedzi
Kształt adapterów montażowych NPT: prosty, kolankowy, trójnikowy, krzyżowy, redukcyjny itp.
Adaptery NPT do złączki obrotowej, metryczne, bspp, sae itp.

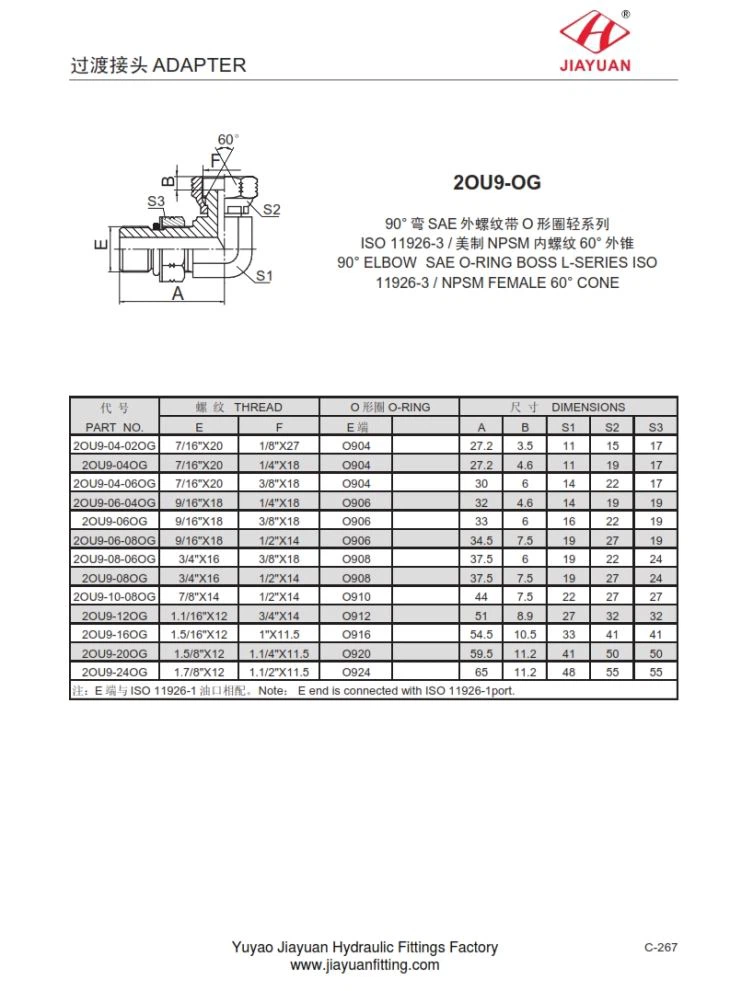

2OU9-OG KOLANO 90 ° SAE O-RING BOSS SERIA L ISO11926-3 / NPSM KOBIETA Wymiary adaptera stożka 60 ° w następujący sposób:
PA RT N O. | T HR EA D | O- RING | DIM E N S I O NS | ||||||
mi | fa | mi | ZA | b | S 1 | S 2 | S 3 | ||
2 O U9 - 04 - 02 O G | 7/16 " X 20 | 1/8 " X 27 | O 904 | 27,2 | 3.5 | 11 | 15 | 17 | |
2 O U9 - 04 O G | 7/16 " X 20 | 1/4 " X 18 | O 904 | 27,2 | 4.6 | 11 | 19 | 17 | |
2 O U9 - 04 - 06 O G | 7/16 " X 20 | 3/8 " X 18 | O 904 | 30 | 6 | 14 | 22 | 17 | |
2 O U9 - 06 - 04 O G | 9/16 " X 18 | 1/4 " X 18 | O 906 | 32 | 4.6 | 14 | 19 | 19 | |
2 O U9 - 06 O G | 9/16 " X 18 | 3/8 " X 18 | O 906 | 33 | 6 | 16 | 22 | 19 | |
2 O U9 - 06 - 08 O G | 9/16 " X 18 | 1/2 " X 14 | O 906 | 34,5 | 7.5 | 19 | 27 | 19 | |
2 O U9 - 08 - 06 O G | 3/4 " X 16 | 3/8 " X 18 | O 908 | 37,5 | 6 | 19 | 22 | 24 | |
2 O U9 - 08 O G | 3/4 " X 16 | 1/2 " X 14 | O 908 | 37,5 | 7.5 | 19 | 27 | 24 | |
2 O U9 - 10 - 08 O G | 7/8 " X 14 | 1/2 " X 14 | O 910 | 44 | 7.5 | 22 | 27 | 27 | |
2 O U9 - 12 O G | 1.1 / 16 " X 12 | 3/4 " X 14 | O 912 | 51 | 8,9 | 27 | 32 | 32 | |
2 O U9 - 16 O G | 1,5 / 16 " X 12 | 1 " X 11,5 | O 916 | 54,5 | 10.5 | 33 | 41 | 41 | |
2 O U9 - 20 O G | 1,5 / 8 " X 12 | 1,1 / 4 " X 11,5 | O 920 | 59,5 | 11.2 | 41 | 50 | 50 | |
2 O U9 - 24 O G | 1,7 / 8 " X 12 | 1,1 / 2 " X 11,5 | O 924 | 65 | 11.2 | 48 | 55 | 55 | |
