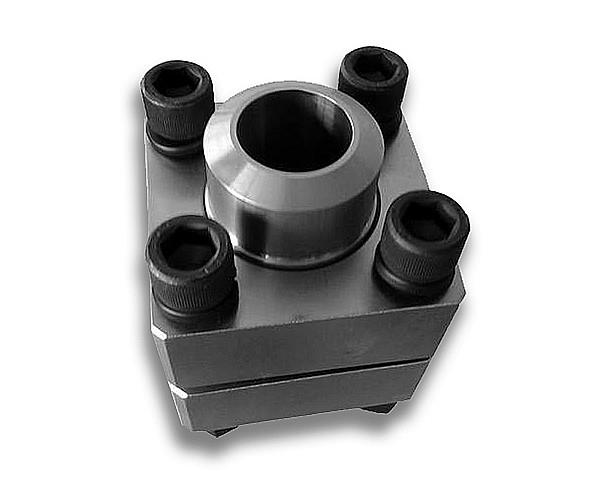

Połączenie zacisków kołnierzowych z kwadratowym kołnierzem hydraulicznym
Metryczne kwadratowe kołnierze hydrauliczne mają 4 wymiary kołnierza śrubowego, zgodnie z normami ISO 6164. Są to kołnierze blokowe o kwadratowym wzorze do zastosowań hydraulicznych do uszczelniania silnika, pompy, podnośnika itp. W mobilnych i przemysłowych urządzeniach rurowych.
Wymiar zacisku z kołnierzem kwadratowym ISO różni się od standardowej tabeli rozmiarów SAE J518, cztero-śrubowe jednoczęściowe połączenia kołnierzowe są używane do wysokich ciśnień 42 MPa. Rozmiar od DN 25 do 80.
Ciśnienie robocze jest oparte na materiale żelaznym zacisków kołnierzowych, łba kołnierzowego, śruby i portu. minums
Następujące typy połączeń złącza z kołnierzem kwadratowym:

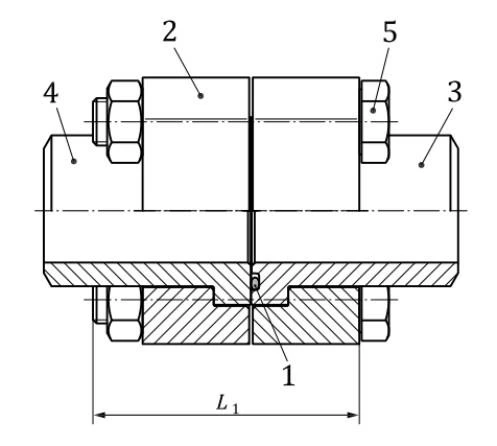

Połączenie kołnierzowe ze spoiną czołową
Zespół połączenia kołnierzowego do portu
Elementy systemów połączeń z kołnierzem kwadratowym ISO, w tym:
Zaciski z kołnierzem kwadratowym
Adaptery z kołnierzem kwadratowym (głowica kołnierzowa z rowkiem lub bez
uszczelka
Wkręt

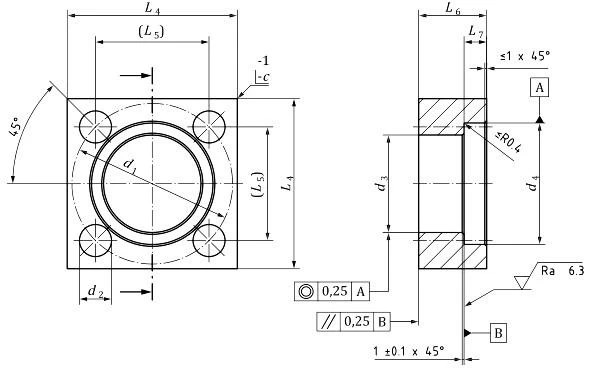

Wymiary zacisków z kołnierzem kwadratowym
Nr części | Rozmiar domowy | d1 | d2 | d3 | d4 | L4 | L5 | L6 | L7 | c |
FCS-25 | 25 | 62 | 11 | 38.9 | 48.4 | 65 | 43.8 | 25 | 8.5 | 10 |
FCS-32 | 32 | 73 | 13 | 44.6 | 54.8 | 75 | 51.6 | 30 | 9.3 | 12 |
FCS-38 | 38 | 85 | 17 | 51.6 | 64.3 | 90 | 60.1 | 36 | 11.5 | 14 |
FCS-51 | 51 | 98 | 17 | 67.6 | 80.2 | 100 | 69.3 | 40 | 11.5 | 16 |
FCS-56 | 56 | 118 | 21 | 80.5 | 95 | 120 | 83.4 | 50 | 15.5 | 20 |
FCS-63 | 63 | 145 | 21 | 90.5 | 111 | 150 | 102.5 | 52 | 16.1 | 20 |
FCS-70 | 70 | 160 | 25 | 102.5 | 120 | 160 | 113.1 | 60 | 17.5 | 20 |
FCS-80 | 80 | 175 | 31 | 114.5 | 136 | 180 | 123.7 | 70 | 21 | 24 |
Maksymalne ciśnienie robocze kołnierza kwadratowegomontaż

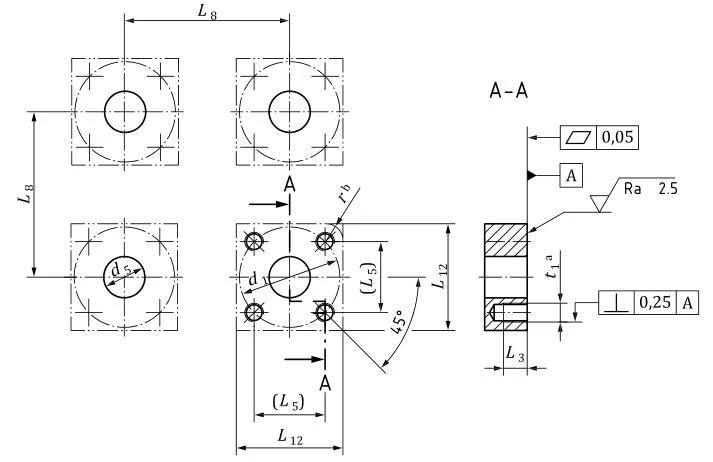

Wymiary portu dla portu z kołnierzem kwadratowym
Rozmiar domowy | d1 | d5 | L3 | L5 | L8 | L12 | r | t1 | uwaga |
25 | 62 | 11 | 15.5 | 43.8 | 68 | 65.3 | 10 | M10x1.5 | |
32 | 73 | 13 | 20.5 | 51.6 | 80 | 75.3 | 12 | M12x1.75 | |
38 | 85 | 17 | 24.5 | 60.1 | 95 | 90.3 | 14 | M16x2 | |
51 | 98 | 17 | 24.5 | 69.3 | 105 | 100.3 | 16 | M16x2 | |
56 | 118 | 21 | 31 | 83.4 | 125 | 120.3 | 20 | M20x2.5 | |
63 | 145 | 21 | 39 | 102.5 | 155 | 150.5 | 20 | M24x3 | |
70 | 160 | 25 | 41 | 113.1 | 165 | 160.5 | 20 | M24x3 |
Te wymiary są tylko w celach informacyjnych.
Gwint zgodny z ISO 724, skok zgrubny ISO 261.
Gwint i długość śruby są obliczane dla różnych stali,

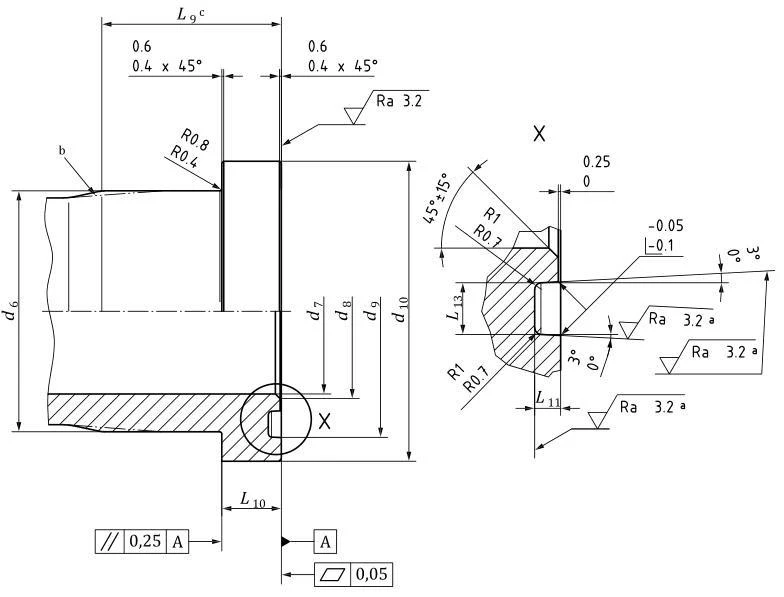

Wymiary głowicy z kołnierzem kwadratowym
Nr części | Rozmiar domowy | d6 maks | d7 maks | d8 maks | d9 | d10 | L9 | L10 | L11 | L13 |
FCSH-25 | 25 | 38 | 23 | 25 | 39.2 | 47.6 | 27 | 9.5 | 2.75 | 5.4 |
FCSH-32 | 32 | 44 | 29 | 30 | 43.9 | 54 | 32 | 10.3 | 2.75 | 5.4 |
FCSH-38 | 38 | 51 | 35 | 37 | 53.2 | 63.5 | 38 | 12.6 | 2.75 | 5.4 |
FCSH-51 | 51 | 67 | 45 | 47 | 65.8 | 79.4 | 42 | 12.6 | 4.25 | 7.7 |
FCSH-56 | 56 | 80 | 54 | 56 | 78.3 | 94.2 | 52 | 16.5 | 4.25 | 7.7 |
FCSH-63 | 63 | 90 | 59 | 60 | 84.5 | 110 | 56 | 18 | 4.25 | 7.7 |
FCSH-70 | 70 | 102 | 66 | 68 | 93.8 | 119 | 65 | 20 | 4.25 | 7.7 |
FCSH-80 | 80 | 114 | 74 | 76 | 97 | 135 | 75 | 23.5 | 4.25 | 7.7 |
Uwaga:
Port jest wybierany z innego materiału, aby utrzymać różne ciśnienie robocze.
