System wtyczek i zaślepek hydraulicznych z kołnierzem dzielonym SAE
Hydrauliczne zaślepki i zaślepki kołnierzy dzielonych są stosowane w portach bloków kołnierzy SAE i adapterach kołnierzy. Istnieją systemy ciśnienia roboczego kołnierza o kodach 61 i 62. Tego typu złączki kołnierzowe SAE są najczęściej stosowane na rynku sprzętu budowlanego.
Zaślepki z kołnierzem dzielonym są przeznaczone do testowania ciśnienia i szczelności komponentów i są używane w ciągłym zastosowaniu, gdy port bloku kołnierza SAE musi być zaślepiony pod pełnym ciśnieniem w systemie. Korek kołnierzowy SAE jest zgodny ze standardami ISO 6162 i SAE J518, ale zaślepki z kołnierzem dzielonym firmy Caterpillar są inne.
Zestaw zaślepek kołnierza hydraulicznego ma dwa typy: 1. to zaślepki z polietylenu chroniące powierzchnię czołową łącznika kołnierzowego lub łączników węża; 2 to zestaw narzędzi do blokowania kołnierza, został zaprojektowany i wykonany z lekkiego aluminium, aby chronić układy hydrauliczne za pomocą złącza kołnierzowego. Zapewnij szczelność i czystość środowiskową po demontażu połączeń hydraulicznych, poprzez proste uszczelnienie złączek kołnierzowych hydraulicznych SAE kod 61 i 62.
Zaślepka z kołnierzem dzielonym kod 61
Wtyczka z kołnierzem dzielonym kod 62
Hydrauliczna wtyczka kołnierzowa
CZĘŚĆ NR. | ROZMIAR KOŁNIERZA | WYMIARY | |||
d1 | d2 | L | I | ||
4FL-08 | 1/2" | 30.2 | 24 | 16 | 6.8 |
4FL-12 | 3/4" | 38.1 | 31.5 | 17 | 6.8 |
4FL-16 | 1" | 44.4 | 38 | 17 | 8 |
4FL-20 | 1,1 / 4" | 50.8 | 43 | 17 | 8 |
4FL-24 | 1,1 / 2" | 60.3 | 50 | 19 | 8 |
4FL-32 | 2" | 71.4 | 62 | 19 | 9.6 |
4FL-40 | 2,1 / 2" | 84.1 | 74 | 40 | 9.6 |
4FL-48 | 3" | 101.6 | 90 | 45 | 9.6 |
4FL-56 | 3,1 / 2" | 114.3 | 102 | 30 | 11.3 |
4FL-64 | 4" | 127 | 114 | 36 | 11.3 |
4FL-80 | 5" | 152.4 | 140 | 45 | 11.3 |
4FS-08 | 1/2" | 31.8 | 24 | 18 | 7.8 |
4FS-12 | 3/4" | 41.3 | 32 | 18 | 8.8 |
4FS-16 | 1" | 47.6 | 38 | 18 | 9.5 |
4FS-20 | 1,1 / 4" | 54 | 44 | 18 | 10.3 |
4FS-24 | 1,1 / 2" | 63.5 | 51 | 20 | 12.6 |
4FS-32 | 2" | 79.4 | 67 | 30 | 12.6 |

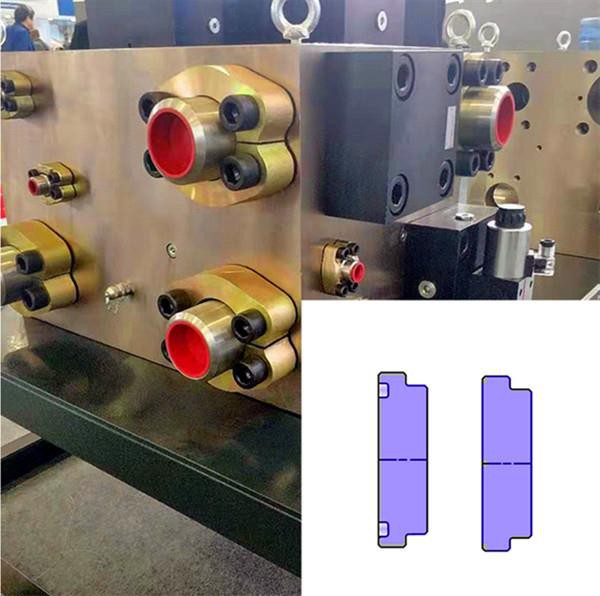

Zastosowanie zespołu kołka kołnierzowego SAE w następujący sposób
