Złącza kolanowe SAE 3000 ORFS
Typy produktu: Złączki adapterowe SAE z kołnierzem hydraulicznym 1FFL9 Kolanko
Normy branżowe: ISO 6162 ISO 8434-3 SAE J1453
Połączenie typu E do F: KOLANO 90 ° ORFS MĘSKIE O-RING / KOŁNIERZ SERII L ISO 6162-1
Kształt: Łokieć, prosty, blok itp.
Ciśnienie robocze: kod SAE 61 wynosi 2,5 do 31,5 MPa; Kod SAE 62 wynosi 40 MPa.
Armatura Materiał: Mosiądz; Stal węglowa; Stal nierdzewna
Zastosowanie: sprzęt rolniczy, proces samochodowy, transfer chemiczny, sprzęt budowlany, transport paliwa, sprzęt hydrauliczny, produkcja, żegluga morska, przeładunek materiałów, sprzęt mobilny, pole naftowe, pakowanie

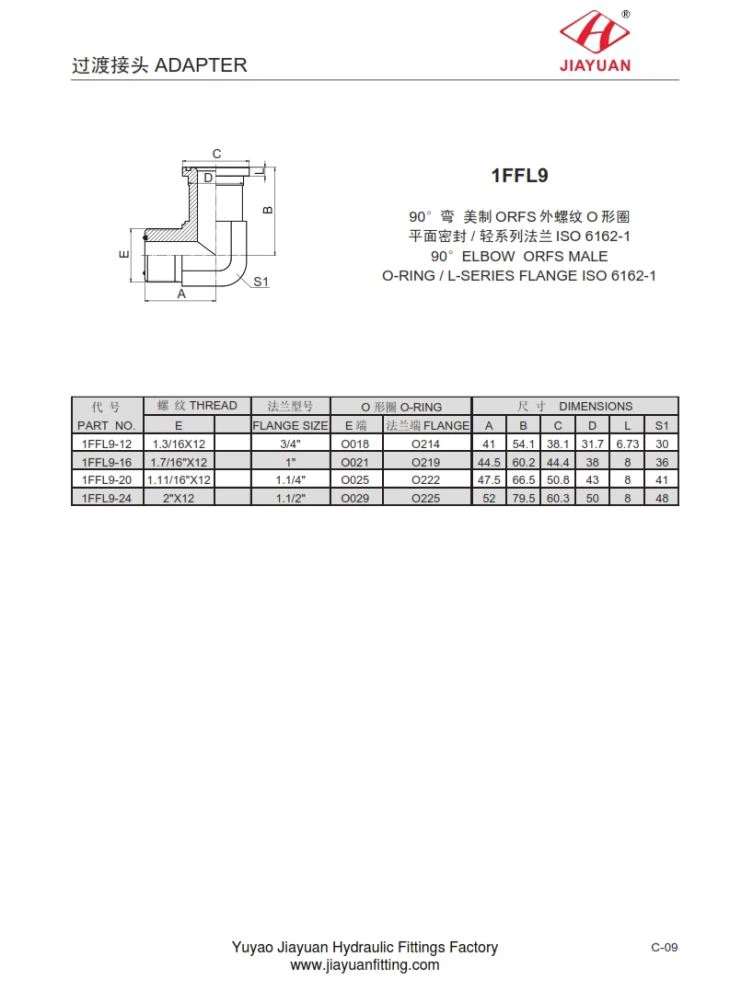

1FFL9 Kolanko ORFS męski kołnierz hydrauliczny O-ring / seria L ISO 6162-1 Tabela rozmiarów wymiarów w następujący sposób
CZĘŚĆ NR. | WĄTEK | O-RING | WYMIARY | ||||||||
mi | ROZMIAR KOŁNIERZA | mi | KOŁNIERZ | ZA | b | do | re | L | S1 | ||
1FFL9-12 | 1,3 / 16X12 | 3/4 " | O018 | O214 | 41 | 54.1 | 38.1 | 31.7 | 6,73 | 30 | |
1FFL9-16 | 1,7 / 16 "X12 | 1 ” | O021 | O219 | 44,5 | 60.2 | 44.4 | 38 | 8 | 36 | |
1FFL9-20 | 1,11 / 16 "X12 | 1,1 / 4 ” | O025 | O222 | 47.5 | 66,5 | 50,8 | 43 | 8 | 41 | |
1FFL9-24 | 2 "X12 | 1,1 / 2 ” | O029 | O225 | 52 | 79,5 | 60.3 | 50 | 8 | 48 |
