Kategoria produktu: Standard JIS Złącza hydrauliczne do różnych adapterów
Tabela rozmiarów gwintów JIS jest wytwarzana zgodnie z: Gwinty BSPP: ISO 228-1 G, JIS B0202; Wątki BSPT: ISO 7/1, JIS B0203.
Złączki JIS są zaprojektowane z przyłączami kielichowymi 30 ° i stożkami 60 ° do końców węża, również używanymi jako łączniki węża.
Do rurowych typów gwintów: port JIS B2351, Npt, adapter SAE ORB itp.

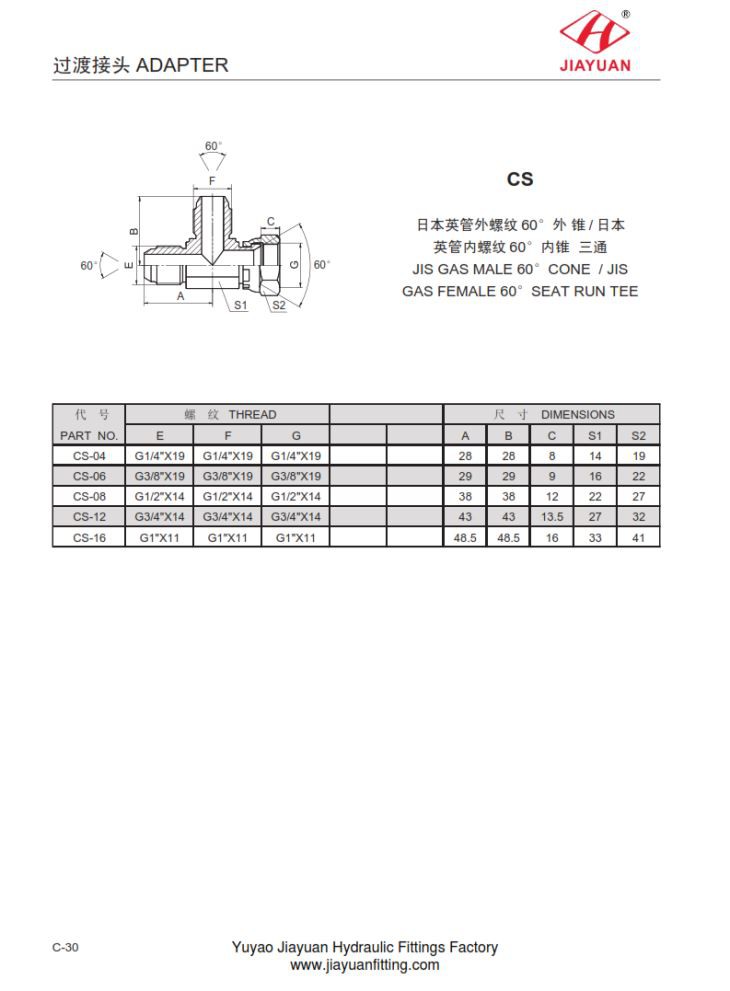

CS JIS GAS MALE 60 CONE JIS GAS KOBIETA 60 SEAT RUN TEE specyfikacje w następujący sposób:
CZĘŚĆ NIE. | WĄTEK | WYMIARY | |||||||
mi | fa | sol | ZA | b | do | S1 | S2 | ||
CS-04 | G1 / 4 "X19 | G1 / 4 "X19 | G1 / 4 "X19 | 28 | 28 | 8 | 14 | 19 | |
CS-06 | G3 / 8 "X19 | G3 / 8 "X19 | G3 / 8 "X19 | 29 | 29 | 9 | 16 | 22 | |
CS-08 | G1 / 2 "X14 | G1 / 2 "X14 | G1 / 2 "X14 | 38 | 38 | 12 | 22 | 27 | |
CS-12 | G3 / 4 "X14 | G3 / 4 "X14 | G3 / 4 "X14 | 43 | 43 | 13.5 | 27 | 32 | |
CS-16 | G1 "X11 | G1 "X11 | G1 "X11 | 48,5 | 48,5 | 16 | 33 | 41 | |
