Definicja: Elementy systemu złączek rurowych z pierścieniem tnącym DIN 2353, w tym nakrętka, nakrętka funkcyjna, pierścień tnący, pierścień uszczelniający o przekroju okrągłym, przeciwnakrętka grodziowa, uszczelka zespolona do złączek banjo, uszczelka metalowa, pierścień uszczelniający Eolastic o nazwie pierścień ED lub WD, metryczny pierścień ustalający. Obsługuje złącze 24-stożkowe, metryczne elementy uszczelniające sworznie.
Metoda złączek DIN Zastosowanie komponentów: 1. Komponenty do końca stożka DIN 24 st., Nakrętka, nakrętka funkcyjna, pierścień tnący do połączenia bezszwowej rury stalowej, Sposób uszczelnienia polega na nacisku nakrętki na pierścień tnący w celu ugryzienia rury,

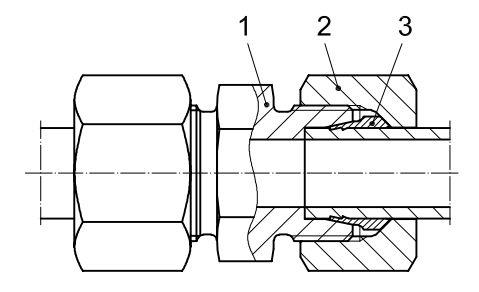

(1 to ciało, 2 to Nut, 3 to pierścień tnący)
Elementy uszczelniające do złącza męskiego kołka, takie jak:
 Pierścień O-ring ISO 6149 Port |  Pierścień ED DIN 3869 | |
 O-ring + pierścień ustalający |  Miękkie uszczelnienie podkładki klejonej |  Podkładka metalowa lub mosiężna |

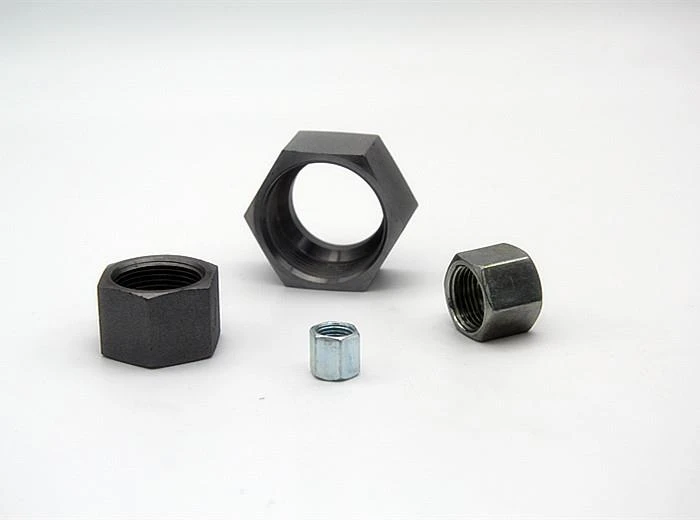

1. Nakrętka DIN 3870 NL / NS
CZĘŚĆ NR. | WĄTEK | ODCINA TUBY | WYMIARY | MPa | ||
mi | do | re | S2 | |||
NL-12 | M12X1.5 | 6 | 14.5 | 6 | 14 | L |
NL-14 | M14X1.5 | 8 | 14.5 | 8 | 17 | |
NL-16 | M16X1.5 | 10 | 15.5 | 10 | 19 | |
NL-18 | M18X1.5 | 12 | 15.5 | 12 | 22 | |
NL-22 | M22X1.5 | 15 | 17 | 15 | 27 | |
NL-26 | M26X1.5 | 18 | 18 | 18 | 32 | |
NL-30 | M30X2 | 22 | 20 | 22 | 36 | |
NL-30D | M30X1.5 | 22 | 19 | 22 | 36 | |
NL-36 | M36X2 | 28 | 21 | 28 | 41 | |
NL-36D | M36X1.5 | 28 | 21 | 28 | 41 | |
NL-45 | M45X2 | 35 | 24 | 35 | 50 | |
NL-45D | M45X1.5 | 35 | 25 | 35 | 50 | |
NL-52 | M52X2 | 42 | 24 | 42 | 60 | |
NS-14 | M14X1.5 | 6 | 16.5 | 6 | 17 | S |
NS-16 | M16X1.5 | 8 | 16.5 | 8 | 19 | |
NS-18 | M18X1.5 | 10 | 17.5 | 10 | 22 | |
NS-20 | M20X1.5 | 12 | 17.5 | 12 | 24 | |
NS-22 | M22X1.5 | 14 | 20.5 | 14 | 27 | |
NS-24 | M24X1.5 | 16 | 20.5 | 16 | 30 | |
NS-30 | M30X2 | 20 | 24 | 20 | 36 | |
NS-36 | M36X2 | 25 | 27 | 25 | 46 | |
NS-42 | M42X2 | 30 | 29 | 30 | 50 | |
NS-52 | M52X2 | 38 | 32,5 | 38 | 60 | |

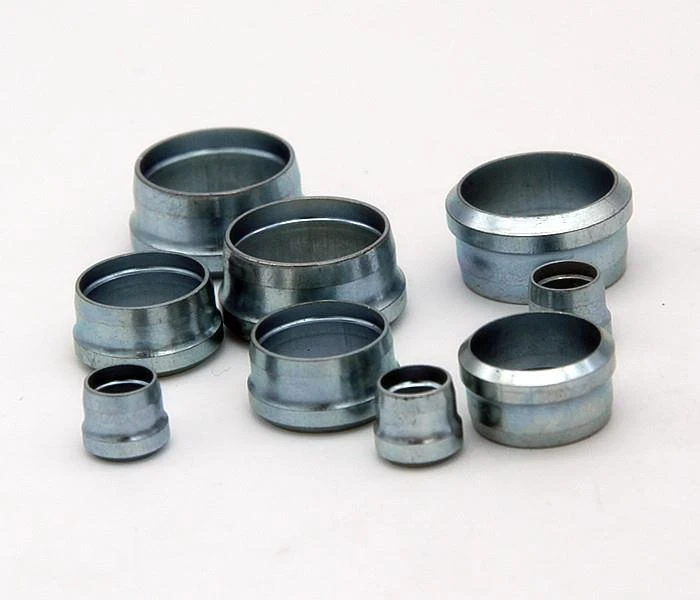

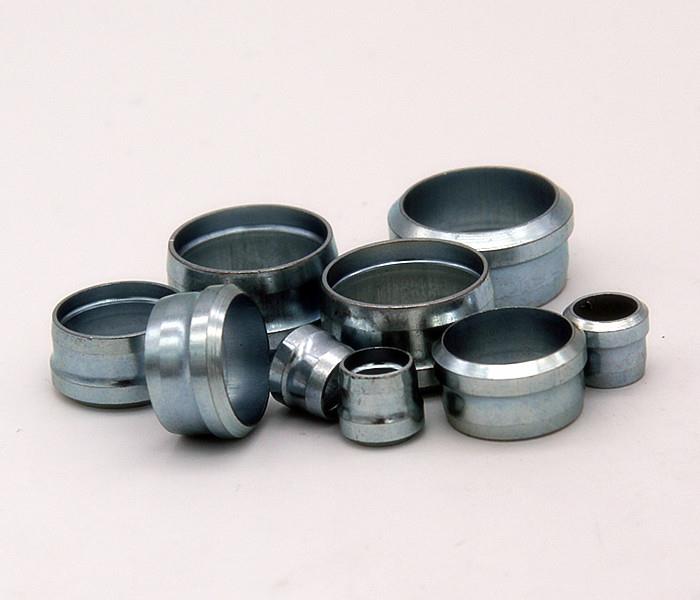

2. Pierścień tnący DIN 3861
CZĘŚĆ NR. | ODCINA TUBY | WYMIARY | Uwaga | |||
RL-06 | 6 | Seria L i S ma ten sam rozmiar | L | |||
RL-08 | 8 | |||||
RL-10 | 10 | |||||
RL-12 | 12 | |||||
RL-15 | 15 | |||||
RL-18 | 18 | |||||
RL-22 | 22 | |||||
RL-28 | 28 | |||||
RL-35 | 35 | |||||
RL-42 | 42 | |||||
RS-06 | 6 | S | ||||
RS-08 | 8 | |||||
RS-10 | 10 | |||||
RS-12 | 12 | |||||
RS-14 | 14 | |||||
RS-16 | 16 | |||||
RS-20 | 20 | |||||
RS-25 | 25 | |||||
RS-30 | 30 | |||||
RS-38 | 38 | |||||
3. Pierścień uszczelniający ED do portu BSPP i gwint metryczny DIN 3869
CZĘŚĆ NR. | E NICI | WYMIARY | |
METRYCZNY | BSP | h | |
WD-B02 | M10X1 | G1 / 8 ”X28 | 1 |
WD-M12 | M12X1.5 | 1.5 | |
WD-B04 | M14X1.5 | G1 / 4 "X19 | 1.5 |
WD-M16 | M16X1.5 | 1.5 | |
WD-B06 | G3 / 8 ”X19 | 1.5 | |
WD-M18 | M18X1.5 | 1.5 | |
WD-M20 | M20X1.5 | 1.5 | |
WD-B08 | G1 / 2 "X14 | 1.5 | |
WD-M22 | M22X1.5 | 1.5 | |
M26X1.5 | |||
WD-B12 | M27X2 | G3 / 4 "X14 | 1.5 |
WD-B16 | M33X2 | G1 „X11 | 2 |
WD-B20 | M42X2 | G1.1 / 4 "X11 | 2 |
WD-B24 | M48X2 | G1.1 / 2 "X11 | 2 |

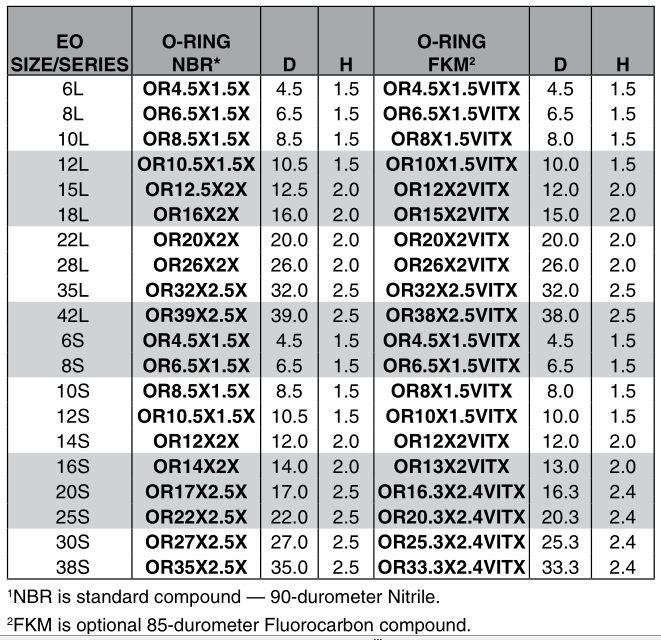

4. O-ring ISO 6149 dla metrycznego portu z gwintem prostym
5. Metryczny o-ring + pierścień ustalający dla ISO 9974-1 / DIN 3852-1Port
6. Pierścień BSPP o-ring + pierścień ustalający do portu ISO 1179-1 / DIN 3852-2
7. O-ring do nakrętek obrotowych DKO, złączek spawalniczych i nakrętek
